WEBUI用户使用教程

电脑网络配置

设置步骤

1. PC端需要配置IP地址与终端设备为同一个网段，例如：终端设备IP地址为192.168.1.11，PC端配置如下：
   • 以太网属性 → 网络共享 → Internet协议版本4(TCP/Pv4)属性
   • 选择“使用下面的IP地址”
   • IP地址：192.168.1.150
   • 子网掩码：255.255.255.0
   • 默认网关：（留空）
   • DNS服务器地址：（根据实际情况配置或留空）

注意：PC终端需要配置为和终端设备在一个网段才能确保可以正常访问WEBUI界面，且和主从机ip不冲突。

WEBUI使用说明

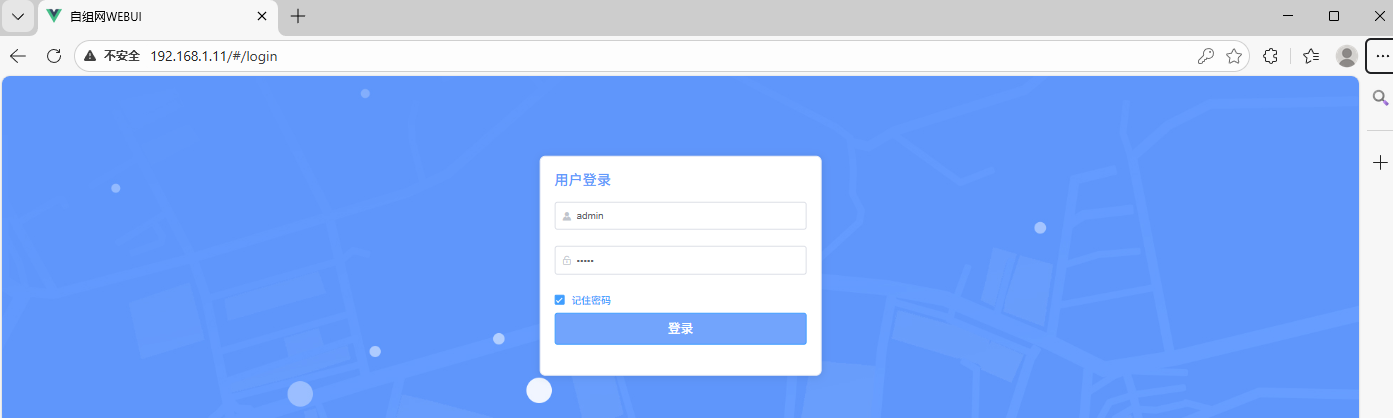

用户登录

• 默认用户账号和密码：admin/admin
• 初始版本默认IP：192.168.1.12
• 默认登录网址：http://192.168.1.12/#/login
• 支持浏览器：Microsoft Edge


网络状态

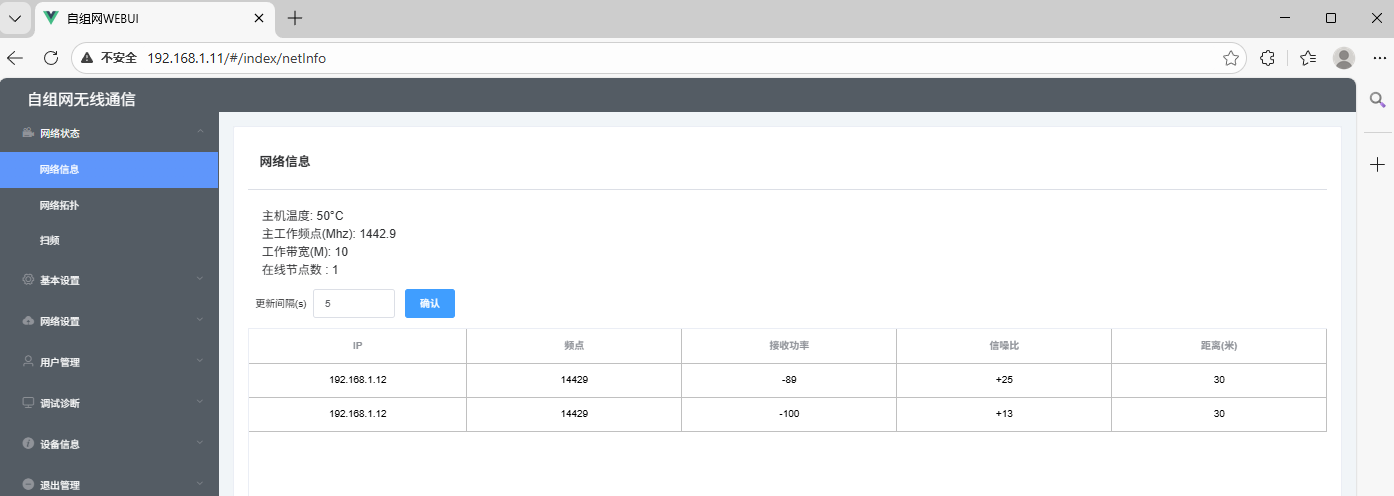

1.1网络信息

• 显示设备的组网核心信息，包含CPU温度、工作频点、工作带宽、在线节点数、邻节点数、自动更新链路信息的时间间隔

•

• 链路信息详情：检测到的邻节点的IP、EARFCN(工作频点)、RSRP(参考信号接收功率)、SNR(信噪比)、DISTANCE(与临界点的距离)

• 更新间隔：可配置更新与邻居节点的链路信息的时间间隔

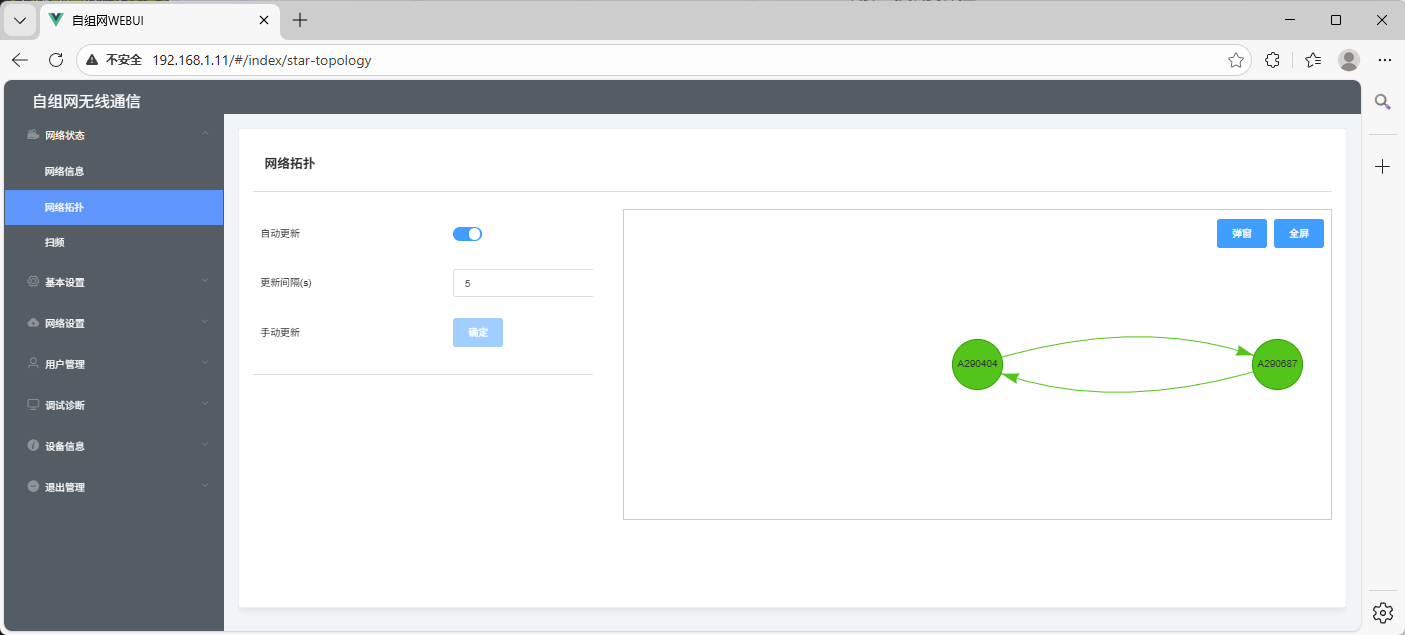

1.2网络拓扑

• 组网成功后，通过网络拓扑可以显示当前组网拓扑，默认自动刷新，支持手动设置刷新间隔.


• 自动更新情况下，可点击“弹出”或“全屏”按钮，实现弹出拓扑界面或全屏显示拓扑界面功能

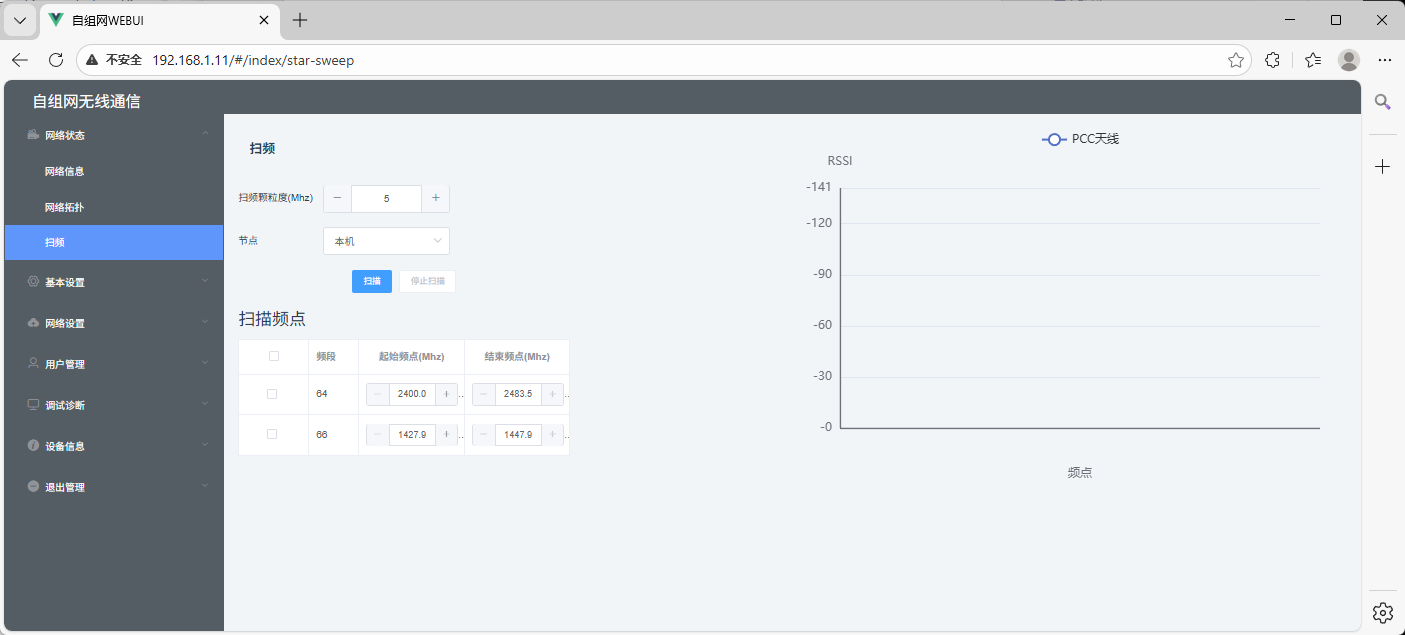

1.3扫频

• 功能：扫描周围的无线电环境是否存在干扰

• 操作：支持通过选择不同频点进行扫描，选择的频点越多，扫描时间越长


• 干扰判断标准：用抽样的值和AT命令中设定的阈值相比较，高于阈值则认为有干扰，否则认为没有干扰

基本设置

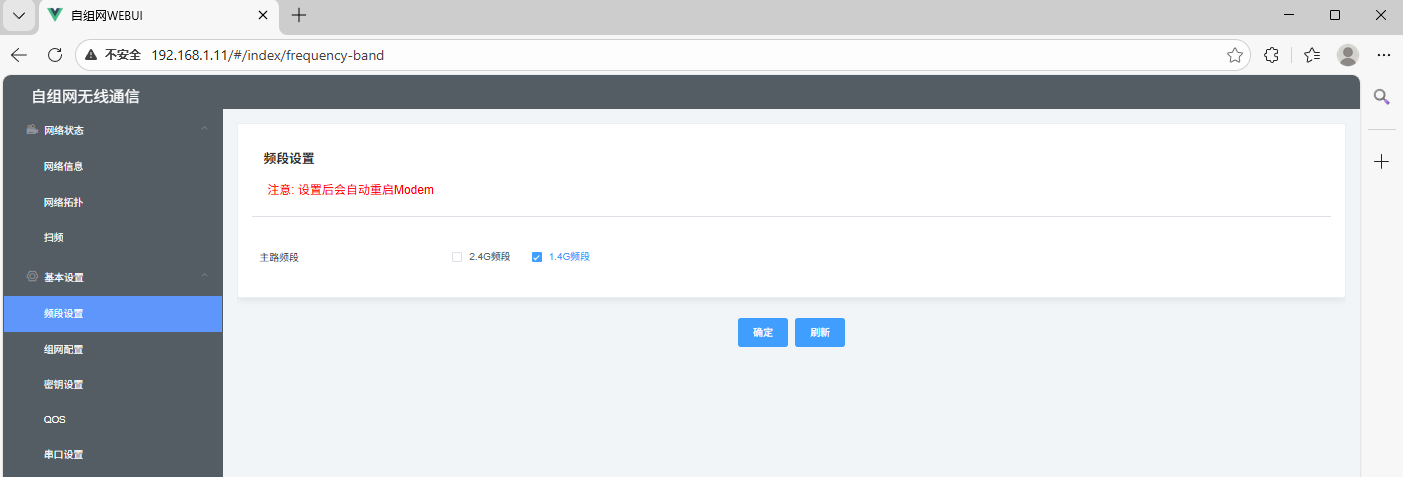

频段设置

• 默认支持的频点均已勾选，点击方框可去掉或勾选配置频段
• 操作：点击“确定”后保存生效

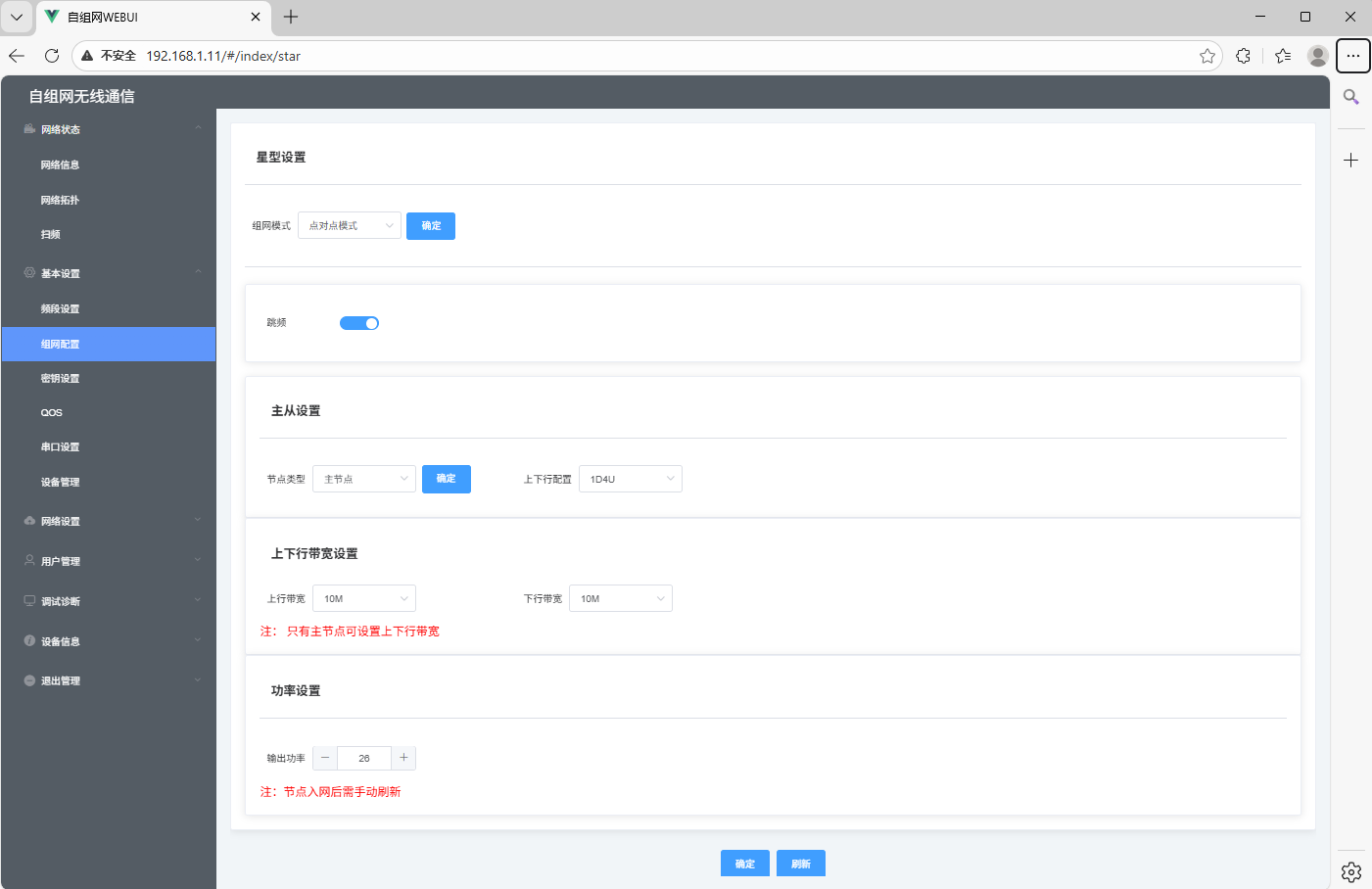

组网设置

该界面可配置节点的工作模式、跳频、带宽、功率、频点，具体配置说明如下：

• 工作模式：设备默认设置点对点模式，可配置星型组网两种工作模式；
• 跳频：开启或者关闭跳频功能，点击按钮后边的蓝色区域可进行更改配置，点击后自动保存生效
• 节点设置：可以设置主节点和从节点和上下行配置
• 带宽：默认20M带宽，可配置20M、10M、5M、3M、1.4M五种选项；配置后点击界面下方的“确定”保存生效
• 输出功率：默认发射功率26dBm，可根据实际情况调整；配置后点击界面下方的“确定”保存生效
• 频点设置：默认置灰，必须关闭跳频功能后才可以配置设备的主辅路频点

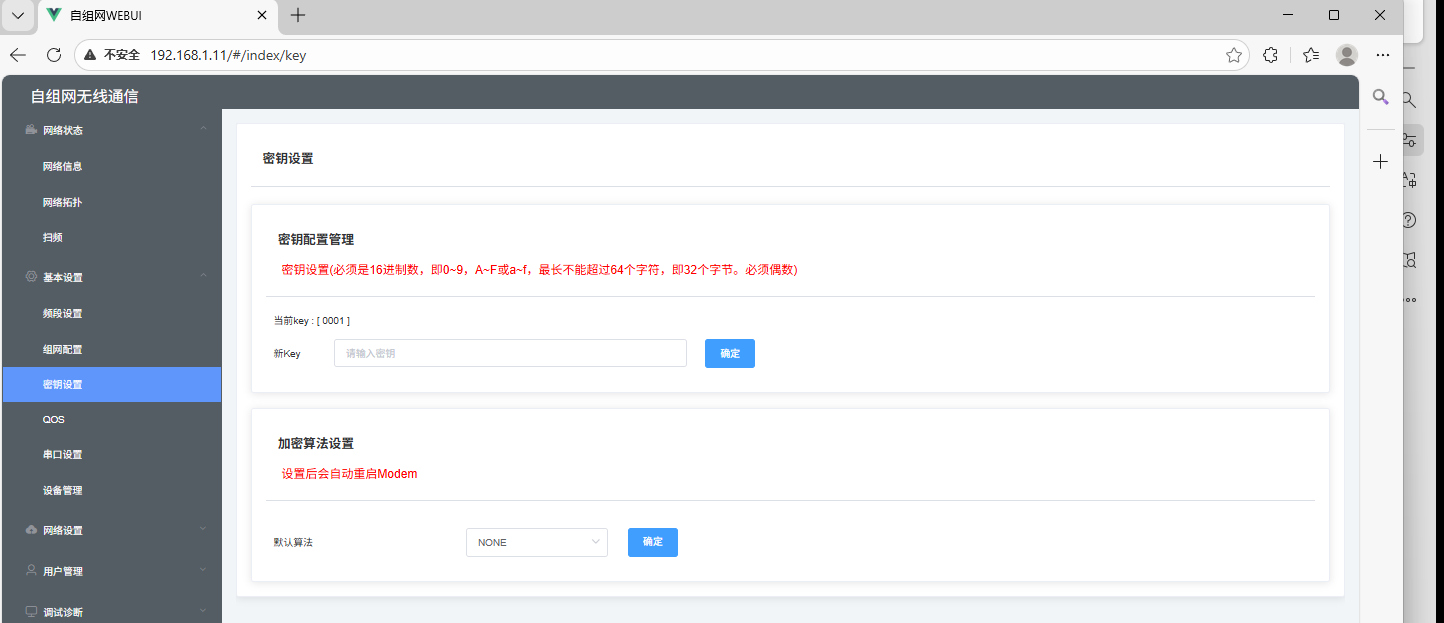

密钥设置

• 功能：密钥配置管理与加密算法设置
• 密钥配置要求：
  1. 所有设备密钥必须配置一致，否则无法组成一个网
  2. 密钥必须是16进制数（0_9、AF或a~f）
  3. 最长不能超过64个字符（即32个字节）
  4. 密钥必须为偶数位
• 加密算法：默认SNOW3G，提供“NONE”“SNOW3G”“AES”“ZUC”四种配置项；组成一张网时，所有设备的加密算法必须配置一致


设备管理

• 功能：对设备进行重启或恢复出厂设置
• 重启设备：点击“重启设备”按钮，设备会自动重启；部分参数配置后需重启生效，可通过该按钮操作
• 恢复出厂设置：点击“恢复出厂设置”按钮，设备的所有配置将恢复到出厂设置


网络设置

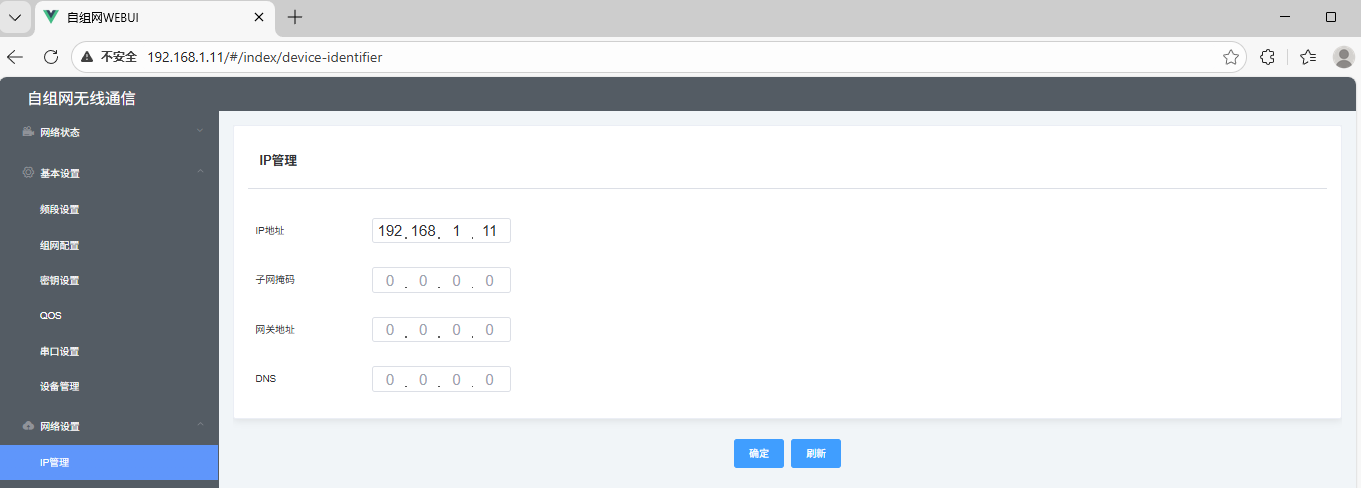

IP管理

• 功能：根据实际情况配置设备的IP、子网掩码、网关、DNS
• 配置界面包含对应参数的输入框，填写完成后保存生效


用户管理

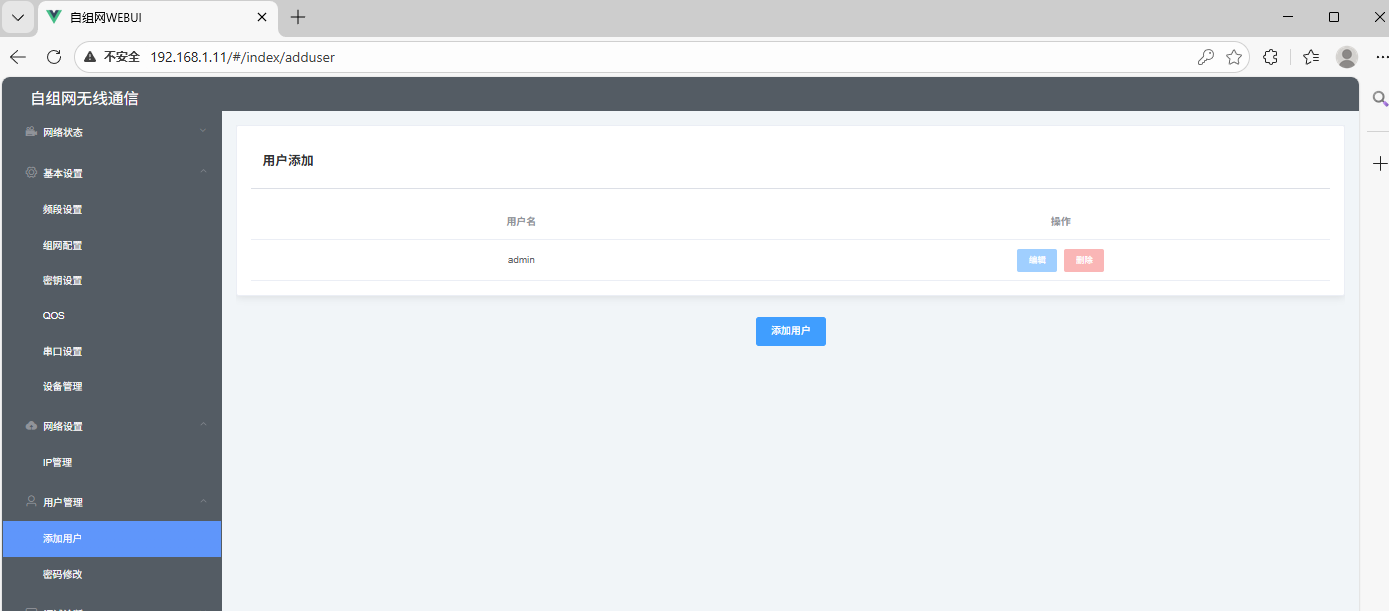

添加用户

• 功能：添加管理员用户或者对当前的管理员账户进行管理
• 操作步骤：
  1. 点击“添加用户”按钮，弹出添加用户界面
  2. 输入用户名和6位以上的密码
  3. 点击“确定”后完成管理员添加
• 界面包含“添加用户”按钮、已添加用户列表（显示用户状态等信息）

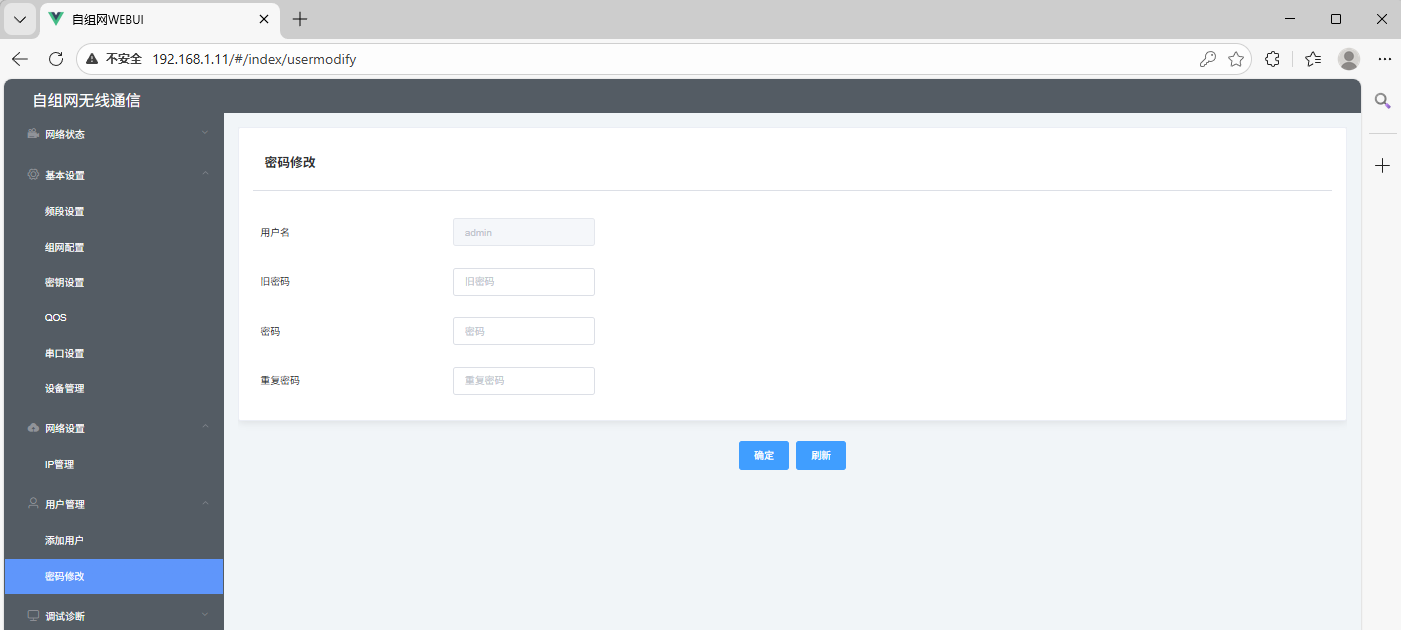

修改密码

• 功能：修改管理员账户密码（默认管理员账户密码为admin/admin）
• 操作界面：包含“旧密码”“新密码”“确认新密码”输入框，填写完成后提交生效


调试诊断

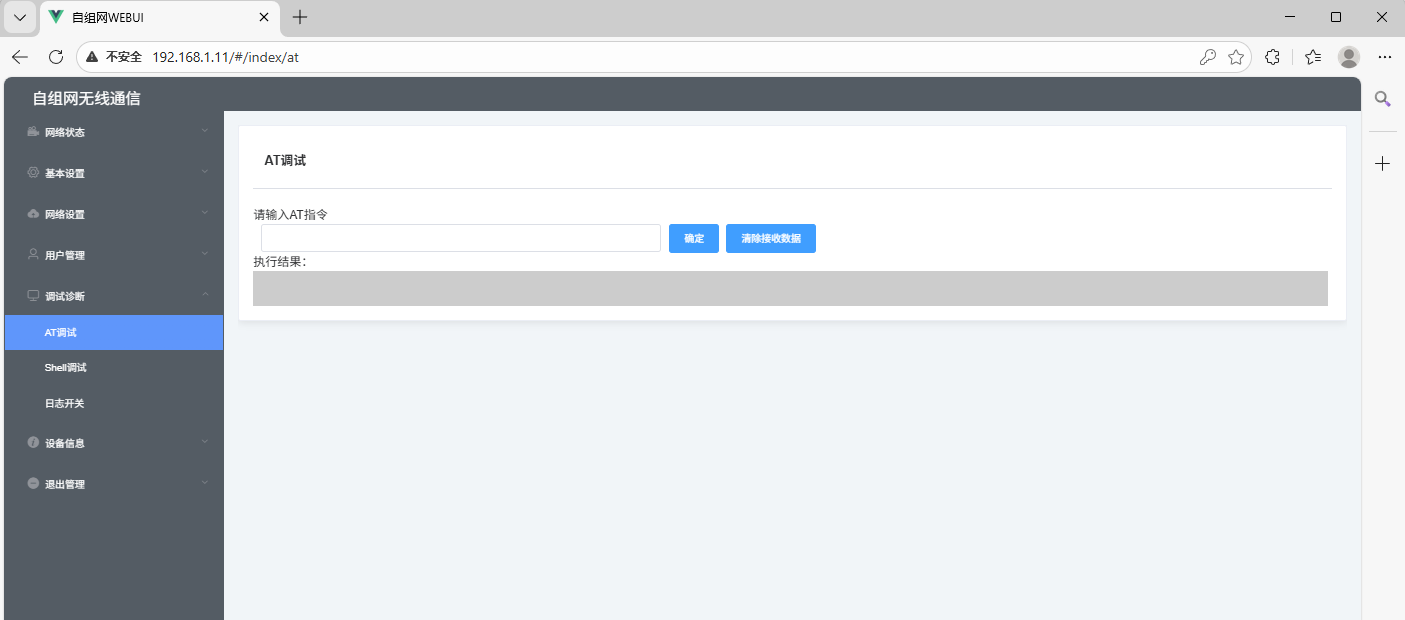

AT调试

• 功能：通过输入AT命令对设备进行配置、重启、复位等操作
• 操作：在输入框中输入AT命令，点击“确定”后下发该指令；“清除接收数据”按钮可清空执行结果的显示

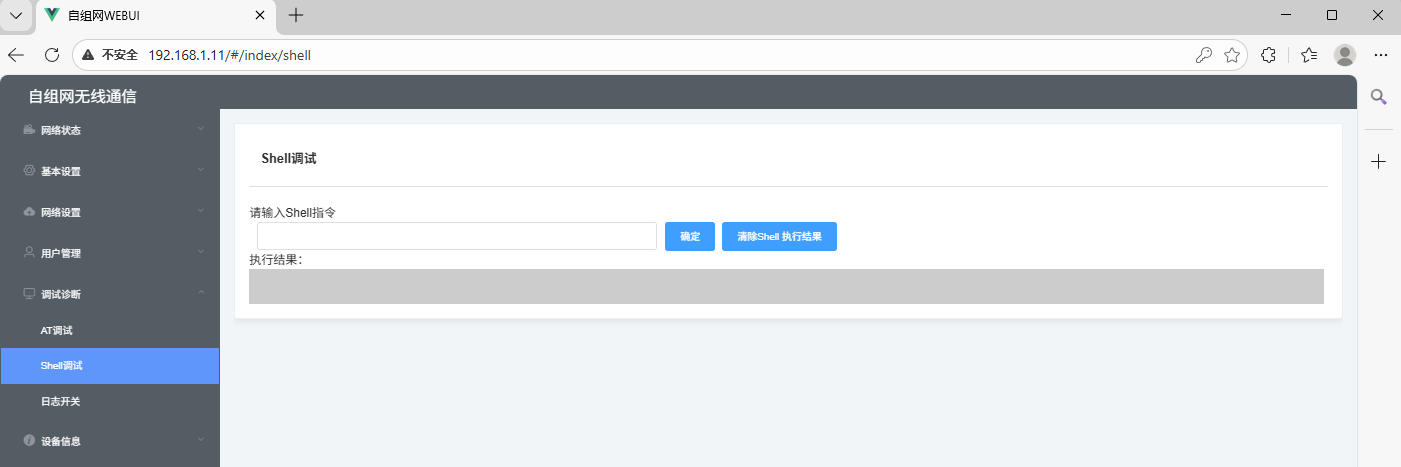

Shell调试

• 功能：通过下发部分shell命令对设备进行管理
• 界面包含命令输入区域和执行结果显示区域（显示设备运行状态等信息，如up time等）

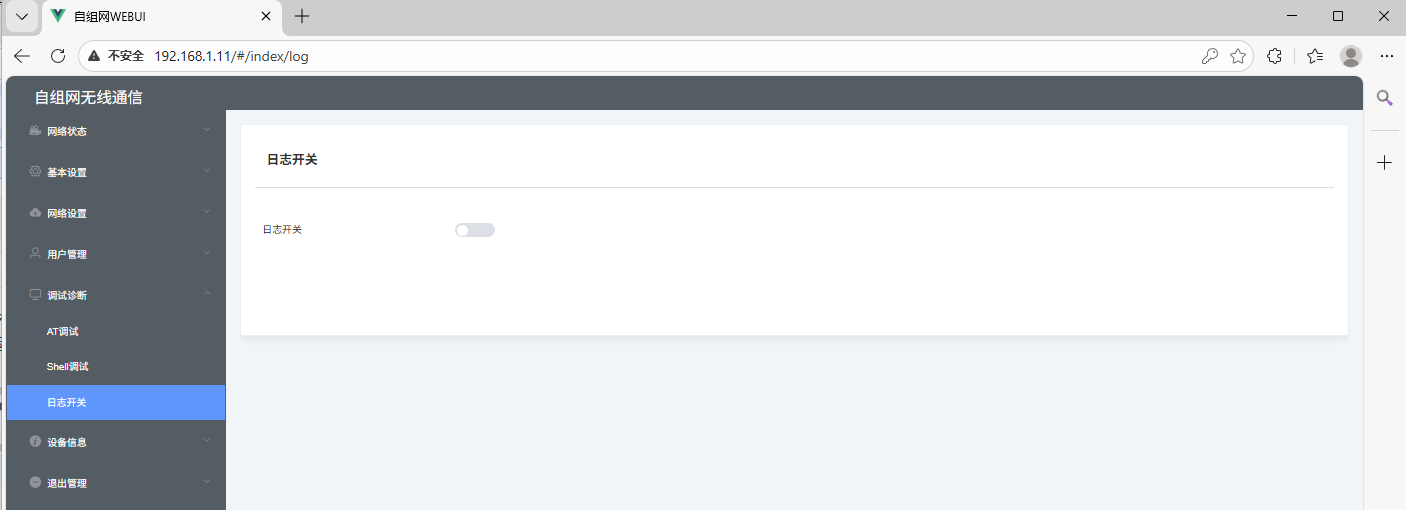

日志开关

• 功能：开启或关闭设备LOG功能，开启LOG后，设备会自动在后台生成系统LOG

• 导出LOG方法：
  1. 生成LOG后，使用FTP工具连接到设备的200端口
  2. 拖动“远程站点”中的LOG目录到“本地站点”，即可导出设备log
  3. 支持通过该FTP连接删除设备LOG


版本信息

• 界面显示设备当前的全系统版本信息与Modem版本信息（如C77K-11002、CV.10.02R262023102_WFFL、SONV3.10.02R26_20231012_WFHS等）

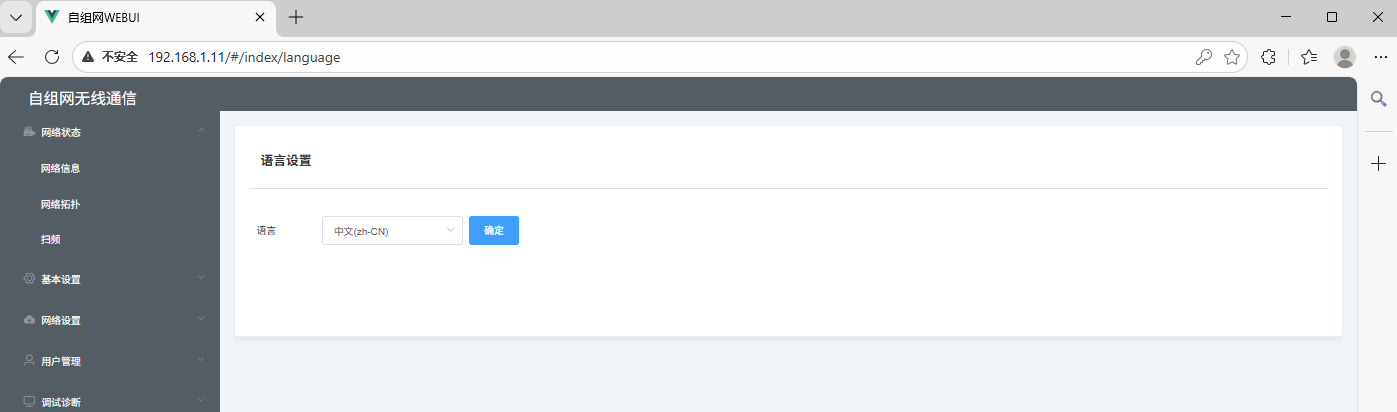

语言设置

可切换中英文

退出管理

• 操作：在该界面点击“退出”按钮，弹出退出登录确认界面
• 确认退出后，将退出设备管理界面，返回登录界面
