| 项目 | 参数 |
|---|---|
| 通信频段 | 2400-2483.5 MHz 1427.9-1447.9MHz |
| 通信带宽 | 30Mbps |
| 抗干扰 | 动态跳频 |
| 功率等级 | 2.4G 25dBm±2 1.4G 25dBm±2(可选) |
| 通信距离 | 最大30km(一对一,无干扰,通视环境) |
| 通信节点 | 最大 32 |
| 加密方式 | ZUC,SNOW3G,AES 三种加密方式可选 |
| 调制方式 | 支持 QPSK、16QAM、64QAM 调制方式 |
| 空口时延 | UL 单向 ,时延<25ms DL 单向 ,时延<25ms |
| 灵敏度(BLER<=3%) | 2.4G(24415 频点): 20MHz -92dBm(10Mbps) 20MHz -96dBm(5Mbps) 10MHz -89dBm(10Mbps) 10MHz -92dBm(5Mbps) 1.4G(14379 频点): 20MHz -86dBm(20Mbps) 20MHz -97dBm(5Mbps) 10MHz -88dBm(10Mbps) 10MHz -94dBm(5Mbps) |
| 网页配置 | 支持浏览器登录配置(推荐 Edge) |

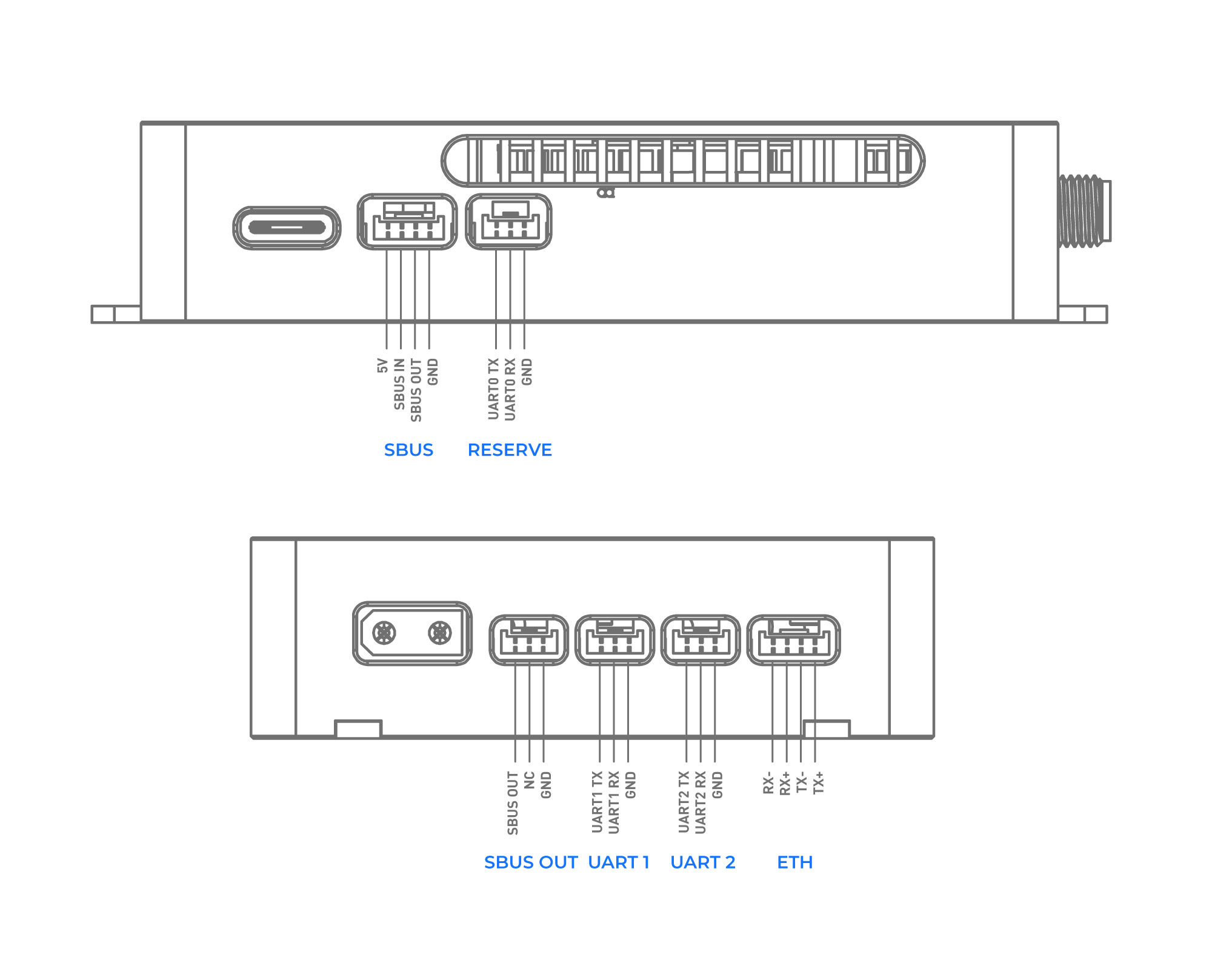

| 接口明细 | DC IN×1 SBUS IN×1 串口 ×2 网口 ×1 |
| 功耗 | 工作整机功耗<6W |
| 散热 | 内置主动散热 |
| 工作温度 | -20°C ~ 75°C |
| 工作电压 | 24±10V |
| 尺寸 | 91mm×61.2mm×18mm |
| 重量 | 132g |

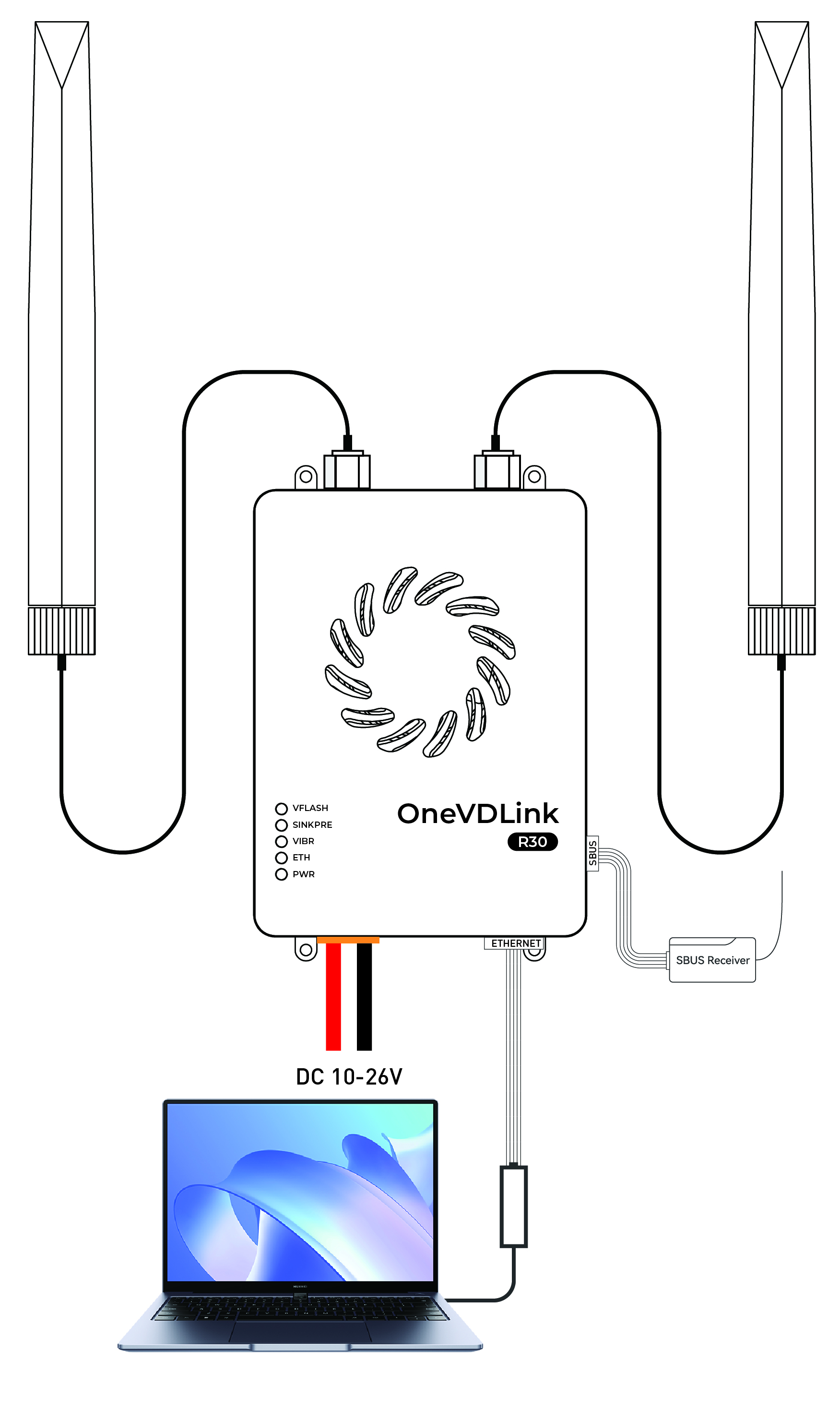

地面端网口连接笔记本的网口,使用3-6s地面端供电,遥控接收机连接OneVDLink的SBUS接口

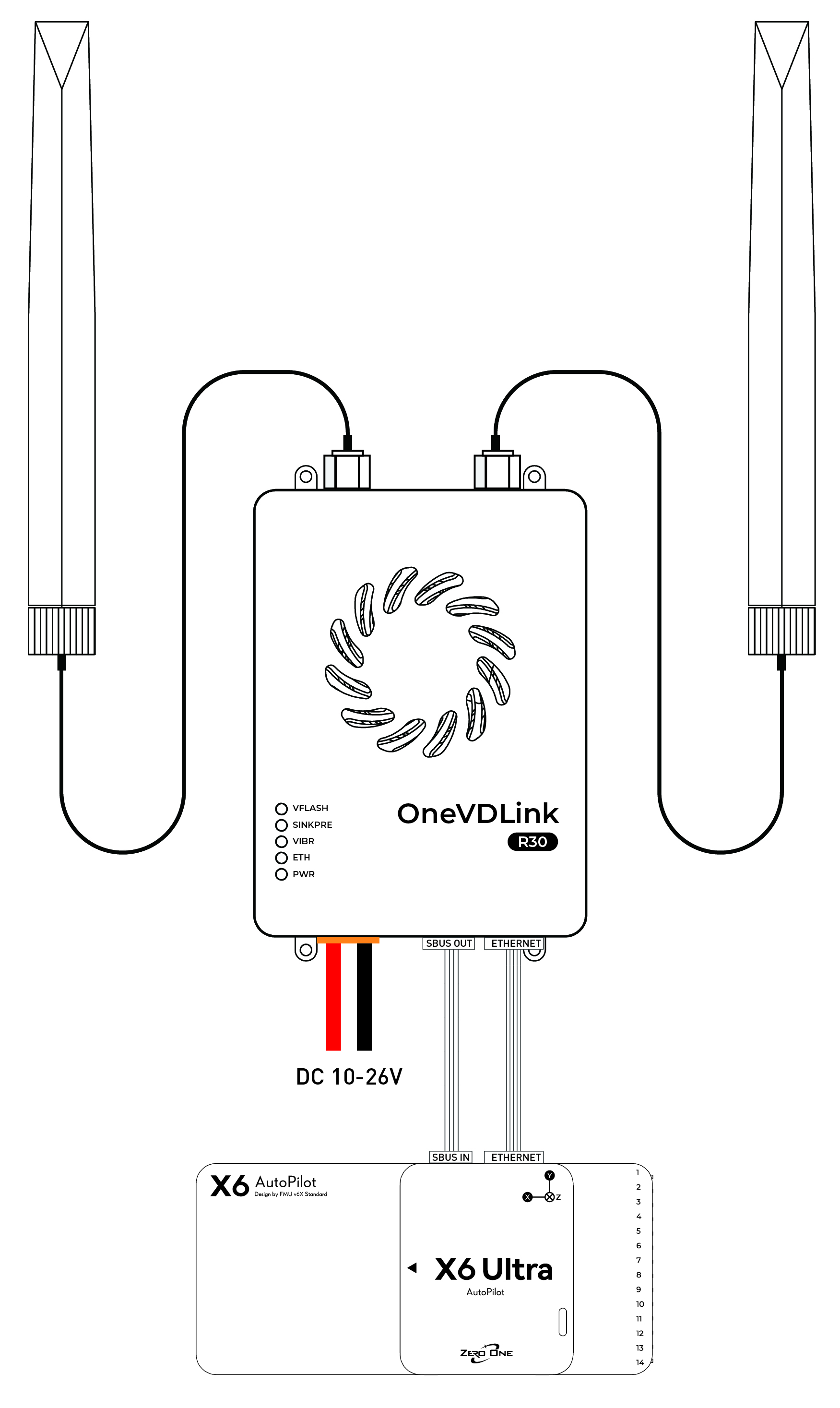

天空端可以选择使用网口,与飞控连接,VDLink的SBUS OUT连接飞控的SBUS IN,参考下图

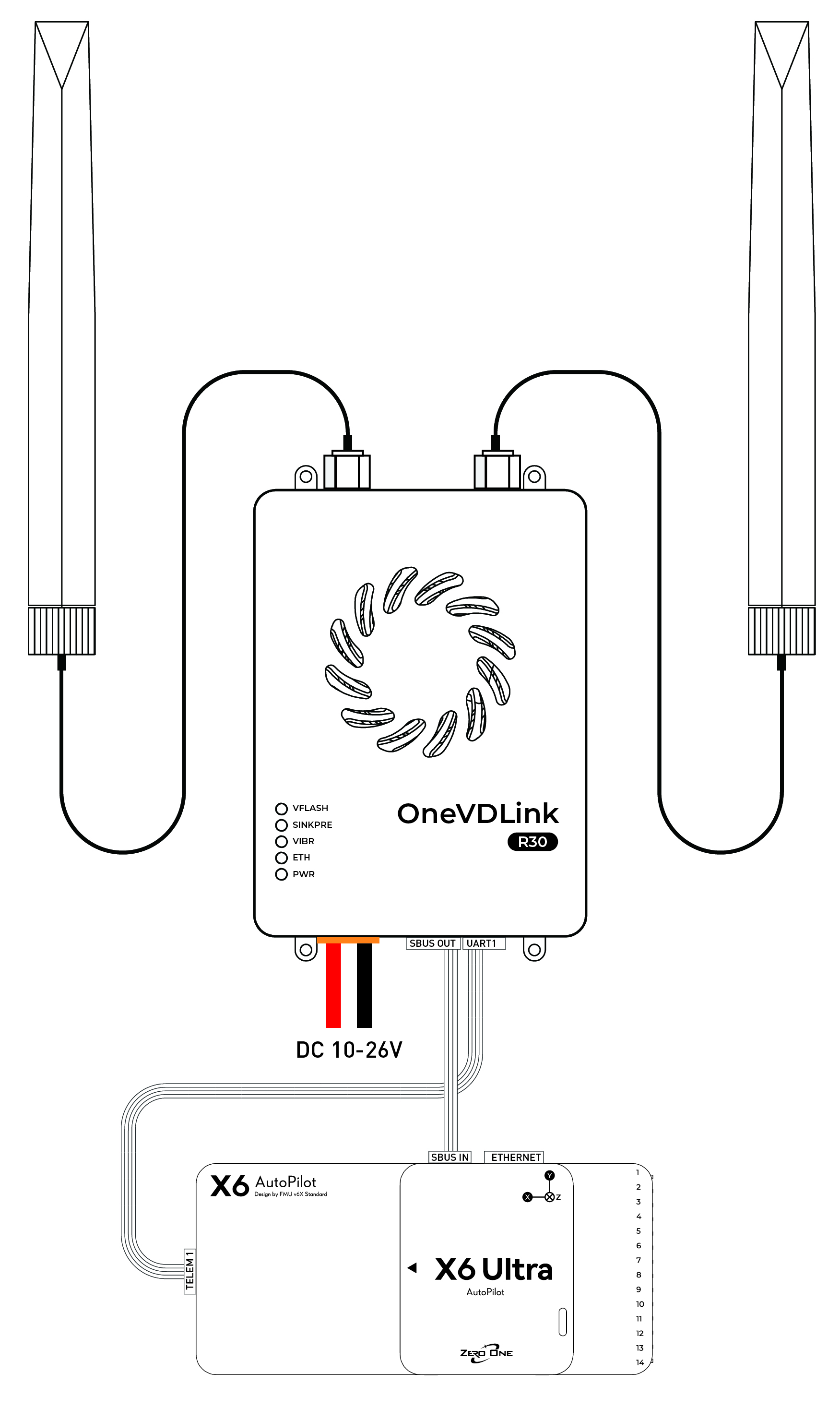

如果使用串口进行连接,则可连接至任意一个TELEM接口。参考下图:

接口 |
配置指令 |
参数说明 |
|---|---|---|
| UART0 开关 建议出厂保持常开状态。 |
At^uartipfun=1 |
1:开启 |
| UART0 基础配置 配置波特率、UDP端口和目标地址。 |
at^UARTIP="B115200",0,1,1,14550,"0.0.0.0",14550,"192.168.1.254" |
"B115200":波特率14550:本地/远程UDP端口"0.0.0.0":本地IP(任意)"192.168.1.254":目标IP地址 |
| UART0 Mavlink2.0 协议配置 常用,建议作为出厂配置,但实测可不配置。 |
at^Uartipfrs=0at^uartipfrl=0at^Uartipfrs=1,1,fdat^uartipfrl=1,0,1,1,12 |
用于配置串口数据帧的起始、长度和解析规则。 |
| UART1/UART2 开关 建议出厂保持常开状态。 |
At^uartfun=1 |
1:开启(UART1和2共用此开关) |
| UART1 配置 配置UART1的网络参数和串口参数。 |
AT^UART1SET="192.168.1.254","14551","14551","B115200","8","1","N" |
"192.168.1.254":目标IP"14551":本地/远程端口"B115200":波特率"8":数据位"1":停止位"N":无校验 |
| UART2 配置 配置UART2的网络参数和串口参数。 |
AT^UART2SET="192.168.1.254","14552","14552","B115200","8","1","N" |
"192.168.1.254":目标IP"14552":本地/远程端口"B115200":波特率其他参数同上 |
| 配置指令 | 说明 |
|---|---|
AT+CFUN=0 |
软关机 |
AT^DAOCNDI=04 |
设置频段为 1427.9~1447.9 MHz |
AT^DAPI="11223344" |
设置接入密钥 |
at^drps=,5,"25" |
设置主天线工作带宽 20MHz,发射功率 +25 dBm |
AT^DFHC=1 |
开启自动跳频 |
AT^ddtc=1 |
设为中心节点 |
AT^DSONSSF=9,0 |
关闭宽带自适应 |
AT^DSONSSF=7,0 |
关闭点对点模式 |
AT^DSTC=3 |
设定上下行时隙比为 4U1D |
at^netifcfg=2,"192.168.1.10" |
设置网络接口 IP 地址为 192.168.1.10 |
AT^POWERCTL=1 |
软件重启设备 |
| 断电重启 | 物理断电重启 |
| 配置指令 | 说明 |
|---|---|
AT+CFUN=0 |
软关机 |
AT^DAOCNDI=04 |
设置频段为 1427.9~1447.9 MHz |
AT^DAPI="11223344" |
设置接入密钥 |
AT^ddtc=2 |
设为接入节点 |
AT^DSONSSF=9,0 |
关闭宽带自适应 |
AT^DSONSSF=7,0 |
关闭点对点模式 |
AT^DSSMTP="25" |
设置接入节点最大发射功率为 +25 dBm |
AT^DSTC=3 |
设定上下行时隙比为 4U1D |
at^netifcfg=2,"192.168.1.20" |
设置接入节点 1 的 IP 地址为 192.168.1.20,成功后重启 |
at^netifcfg=2,"192.168.1.21" |
设置接入节点 2 的 IP 地址为 192.168.1.21,成功后重启 |
at^netifcfg=2,"192.168.1.22" |
设置接入节点 3 的 IP 地址为 192.168.1.22,成功后重启 |
at^netifcfg=2,"192.168.1.23" |
设置接入节点 4 的 IP 地址为 192.168.1.23,成功后重启 |
at^netifcfg=2,"192.168.1.24" |
设置接入节点 5 的 IP 地址为 192.168.1.24,成功后重启 |
AT^POWERCTL=1 |
软件重启设备 |
| 断电重启 | 物理断电重启 |
| 排查步骤 | 检查项目 | 现象/指令 | 判断与解决办法 |
|---|---|---|---|
| 第一步:LED指示灯 | PWR(电源)红灯 | 常亮 | 模组供电正常。 |
| 不亮 | 模组供电异常,需要返厂处理。 | ||
| ETH(以太网)绿灯 | 常亮 | 1. 网口芯片工作正常。 2. 检查电脑IP:确保与R30在同一网段(如192.168.1.xx)且IP地址不冲突。 |
|
| 不亮 | 1. 检查网线是否正常连接。 2. 网口芯片工作状态异常,需进一步排查。 |
||

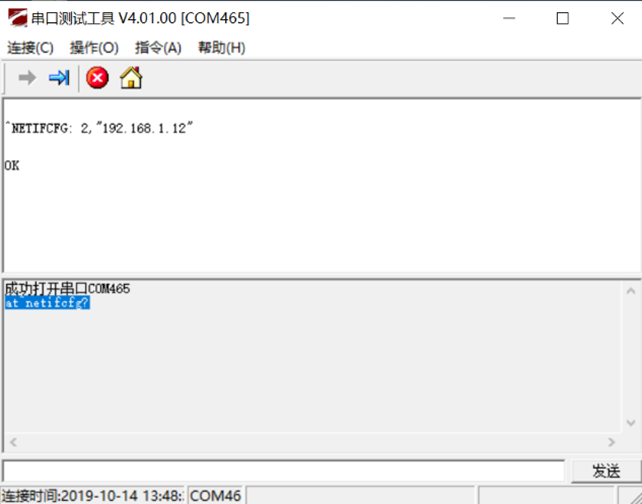

| 第二步:AT指令查询 | 检查实际IP配置 | AT^NETIFCFG? |
通过USB连接并使用LCcom Tool发送该指令,查询R30当前的实际IP地址,与电脑设置进行核对。![]() |
| 第三步:初始化 | 恢复出厂设置 | AT^RECOVSET=1 |
当遇到其他特殊情况时,尝试初始化模组。注意:初始化后IP将恢复为默认的 192.168.1.12。 |
| 排查步骤 | 检查项目 | 现象/指令 | 判断与解决办法 |
|---|---|---|---|
| 第一步:外部环境 | 信号干扰 | - | 检查周围是否有强烈的1.4G或2.4G信号源干扰。 |
| 天线连接 | - | 检查天线是否正确、牢固地连接到设备上。 | |
| 第二步:LED指示灯 | 建链状态指示灯 | 中心节点:VIBR蓝灯常亮。 从节点:VFLASH绿灯常亮,VIBR蓝灯闪烁。 |
1. 确认设备配置为主(中心)或从(接入)节点正确。 2. 错误配置主从节点会导致无法建链。 |
| 第三步:网页配置 | 接入密钥 | - | 确保所有设备的密钥完全一致,密钥错误无法建链。 |
| 工作频段 | - | 确保所有设备配置在相同的频段(如04或08)。 | |
| 第四步:AT指令查询 | 常发状态 | AT^DSONCTX? |
查询当前常发状态,必须为关闭(OFF)状态。 |
