接口定义

PWM 输出
-
X6_Air 系列飞控支持最多 13 路 PWM 输出。
-
前 8 路输出(标记为 1 到 8)由专用的 STM32F103 IO 控制器控制。
-
其余 7 路输出(标记为 9 到 15)是"辅助"输出。这些直接连接到 STM32H753 FMU 控制器。
-
所有 13 路输出都支持标准的 PWM 输出格式。除第15路外,所有15路输出都支持 DShot。
8 路 IO PWM 输出分为 4 组:
-
输出 1 和 2 在 组1
-
输出 3 和 4 在 组2
-
输出 5, 6, 7 和 8 在 组3
7 路 FMU PWM 输出分为 4 组:
-
输出 1, 2, 3 和 4 在 组1
-
输出 5 和 6 在 组2
-
输出 7 在 组3
-
同一组内的通道需要使用相同的输出速率。如果组内任何通道使用 DShot,则组内所有通道都需要使用 DShot。
GPIO定义
所有 PWM 输出都可以用作 GPIO(继电器、相机、转速计等)。要使用它们,您需要将输出的 SERVOx_FUNCTION 设置为 -1。在 ArduPilot 中,用于 PIN 变量的 GPIO 编号如下:
| IO 引脚 | FMU 引脚 | ||||
|---|---|---|---|---|---|
| 名称 | 值 | 选项 | 名称 | 值 | 选项 |
| M1 | 101 | MainOut1 | A9 | 50 | AuxOut1 |
| M2 | 102 | MainOut2 | A10 | 51 | AuxOut2 |
| M3 | 103 | MainOut3 | A11 | 52 | AuxOut3 |
| M4 | 104 | MainOut4 | A12 | 53 | AuxOut4 |
| M5 | 105 | MainOut5 | A13 | 54 | AuxOut5 |
| M6 | 106 | MainOut6 | A14 | 55 | AuxOut6 |
| M7 | 107 | MainOut7 | A15 | 56 | |
| M8 | 108 | MainOut8 |
电池监控
-
X6 Air系列飞控有一个六针电源连接器,支持 CAN 接口供电。
-
这在固件中已默认设置,通常无需调整。
模拟输入
-
X6 Air系列飞控有 2 个模拟输入。
-
ADC 引脚12 -> ADC 6.6V 检测
-
ADC 引脚13 -> ADC 3.3V 检测
接口说明
| Power 1 | 连接OnePMU或其他DroneCAN总线电流计 |
| GPS1&Safety | 集成串口3与集成安全开关与LED灯,可接普通类型的GPS |
| GPS2 | GPS接口,可连接GPS或RTK,集成I2C总线引脚 |
| TELEM1~3 | 连接OneDLink、OneVDLink通信链路或其它MavLink设备,也可连接其它串口通信设备。 |
| CAN1~2 | 连接DroneCAN/UAVCAN设备,如OneGNSS,OneASP,OneRTK等 |
| SBUS IN | 连接SBUS遥控接收机 |
| SBUS OUT | SBUS信号输出,用于吊舱控制等支持SBUS控制的外设 |
| I2C | 连接I2C设备,如I2C空速计 |
| M1-A15 | M1-A15:支持PWM输出,可连接PWM电调或舵机、连接相机快门/热靴等 其中A14-A15通过配备的线缆进行扩展 A9-A15:支持Dshot协议 |
| Type C | 连接电脑,进行飞控配置,固件刷写等 |
| TF内存卡槽 | 安装存储日志的内存卡,最大支持256G,建议格式为FAT32 |
| ETHERNET | 以太网口接口,连接支持网口通信的设备,如网口吊舱、树莓派、英伟达Jeston系列板卡等 |
| AD&IO&SBUS OUT | 集成数模转换器,可连接模拟电流计,集成SBUS OUT,以及IO接口 A14-A15 |
串口映射
上述引脚图中的 UART 标记为 Rn 和 Tn。Rn 引脚是 UARTn 的接收引脚。Tn 引脚是 UARTn 的发送引脚。
| Name | Function | MCU PINS | DMA |
|---|---|---|---|
| SERIAL0 | OTG1 | USB | |
| SERIAL1 | Telem1 | UART7 | DMA Enabled |
| SERIAL2 | Telem2 | UART5 | DMA Enabled |
| SERIAL3 | GPS1 | USART1 | DMA Enabled |
| SERIAL4 | GPS2 | UART8 | DMA Enabled |
| SERIAL5 | Telem3 | USART2 | DMA Enabled |
| SERIAL6 | UART4 | UART4 | DMA Enabled |
| SERIAL7 | OTG-SLCAN | USB |
硬件连接

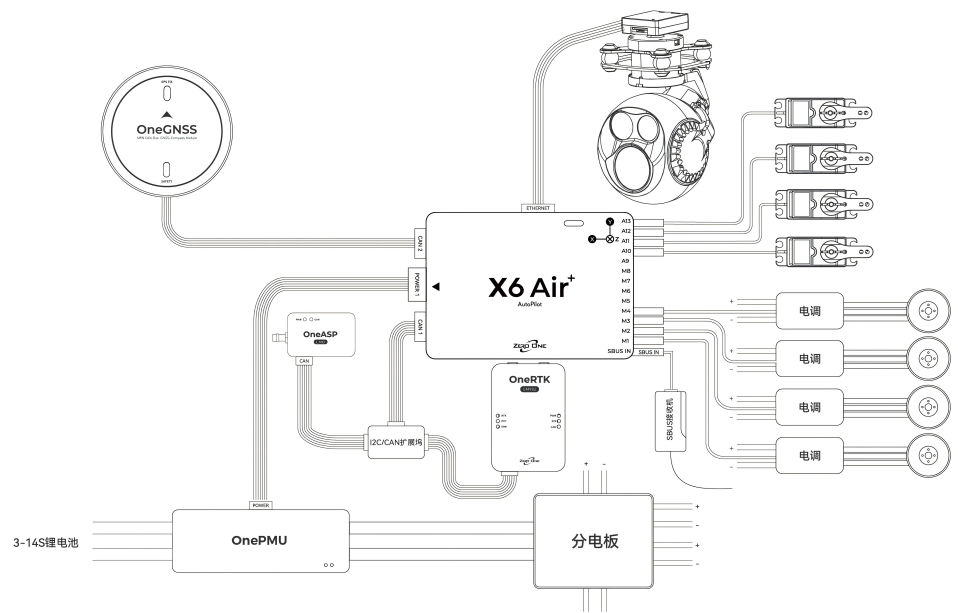

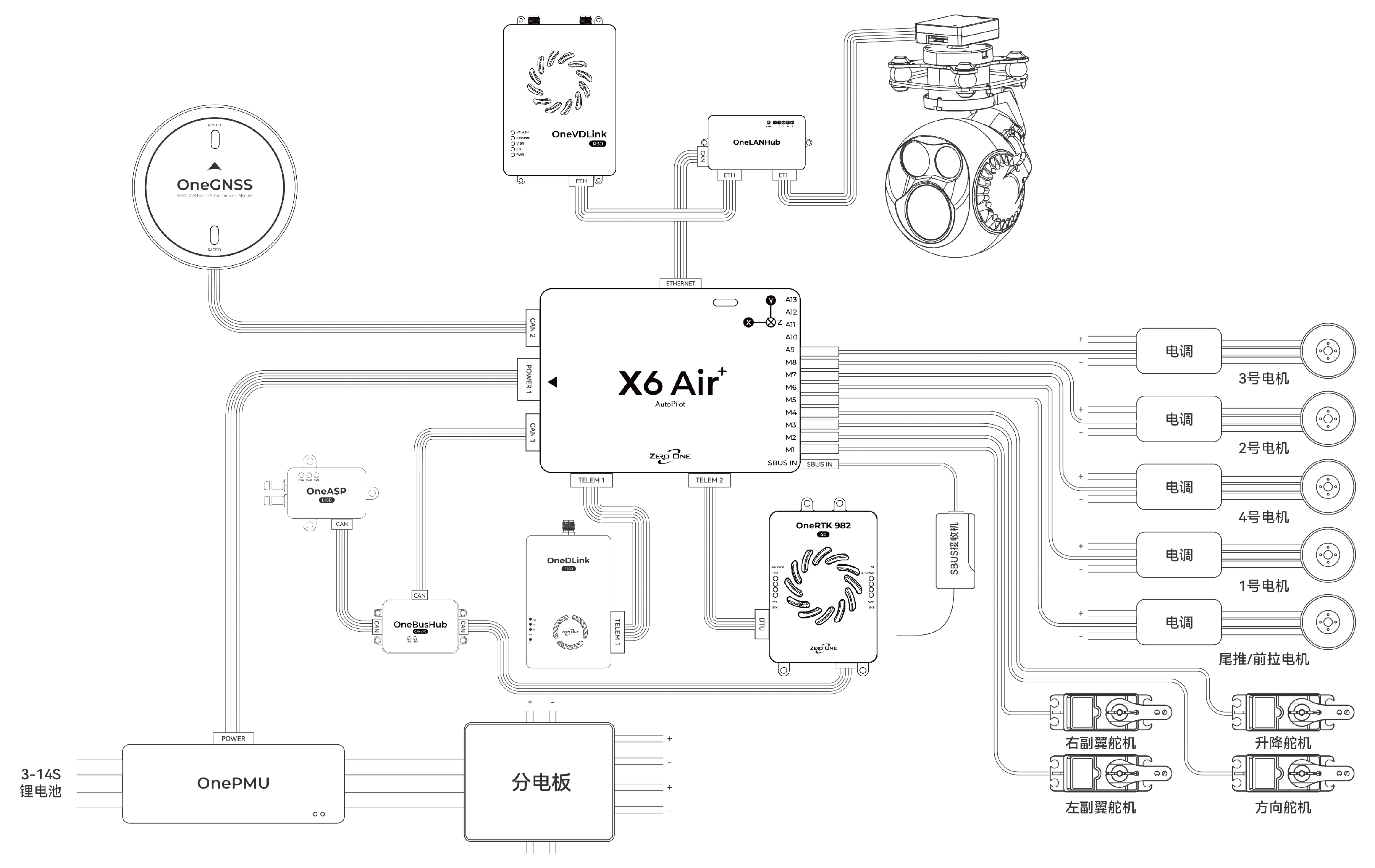

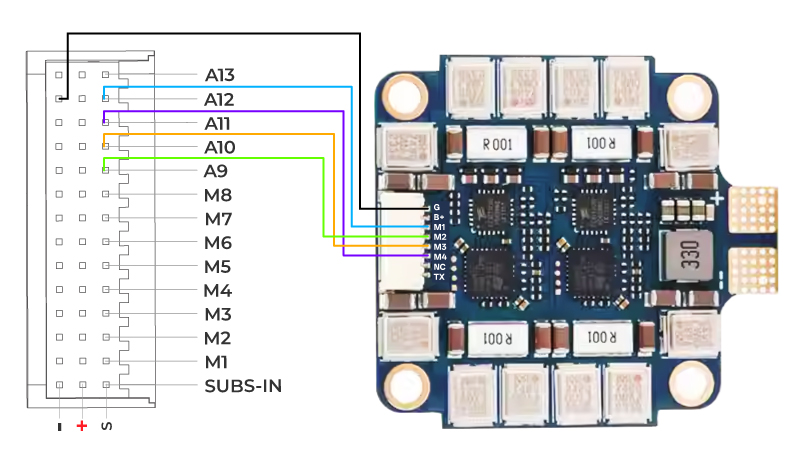

以下接线图介绍了常规垂直起降无人机的接线方式,接法仅供参考,用户需根据自身机型和需求自行添加设备i,调整接口方式。各接口的作用请参考接口定义。

X6 Air+飞控规格参数表
| 项目 | X6 Air飞控 | X6 Air+飞控 |
| 硬件标准 | FMU v6X | FMU v6X |
| MCU | STM32H743 | STM32H743 |
| IO MCU | STM32F103 | STM32F103 |
| 加速计与陀螺仪 | TDK ICM45686(无减震) | TDK ICM45686×2(IMU 1:带减震 IMU2:不带减震) |
| 磁罗盘 | IST8310 | IST8310 |
| 气压计 | ICP-20100 | ICP-20100×2 |
| 接收机协议输入 | SBUS | SBUS |
| PWM输出 | 15(13个杜邦接口 两个GH1.25接口) | 15(13个杜邦接口 两个GH1.25接口) |
| 电源接口 | 1 | 1 |
| 伺服电压检测 | 9.9V | 9.9V |
| 内置减震 | 无 | 有 |
| IMU温补系统 | 无 | 有 |
| 接口明细 | CAN×2 Telem ×3 GPS&Safety ×1 GPS2×1 ETH ×1 UART 4×1 SBUS IN×1 SBUS OUT×1 AD&IO ×1 I2C ×1 | CAN×2 Telem ×3 GPS&Safety ×1 GPS2×1 ETH ×1 UART 4×1 SBUS IN×1 SBUS OUT×1 AD&IO ×1 I2C ×1 |
| 工作温度 | -20℃ ~ 85℃ | -20℃ ~ 85℃ |
| 重量 | 36g | 38g |
| 尺寸 | 55mm×38.8mm×14mm | 55mm×38.8mm×14mm |
| 固件支持 | ArduPilot 4.5.6及以上版本、PX4 1.16.1beta及以上版本 | AArduPilot 4.5.6及以上版本、PX4 1.16.1beta及以上版本 |
| 机型支持 | 直升机、多旋翼、固定翼、垂直起降固定翼、无人车、无人船等 | 直升机、多旋翼、固定翼、垂直起降固定翼、无人车、无人船等 |
| 工作电压 | 4.5V-5.4V | 4.5V-5.4V |

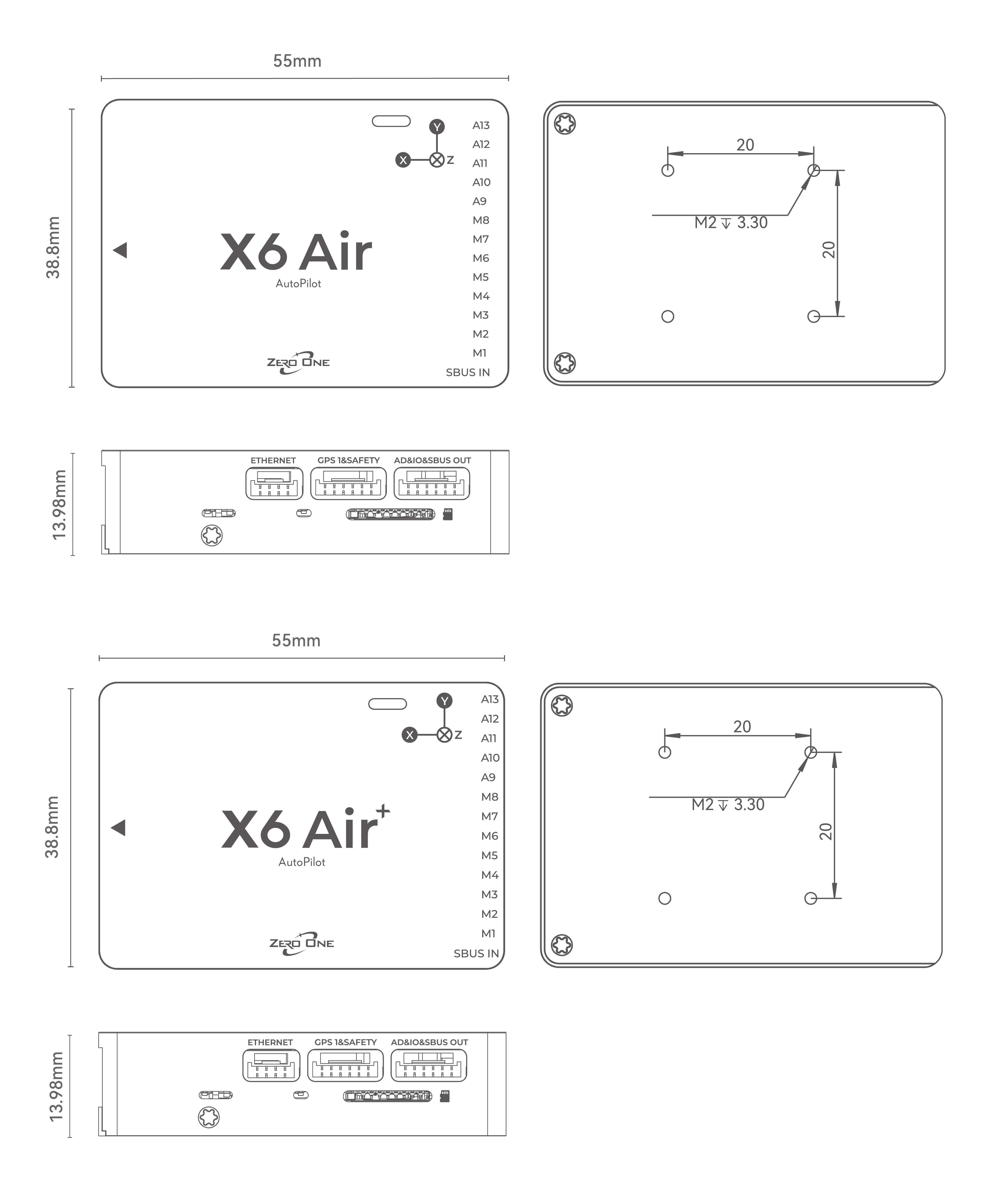

X6 Air+尺寸与安装孔位图

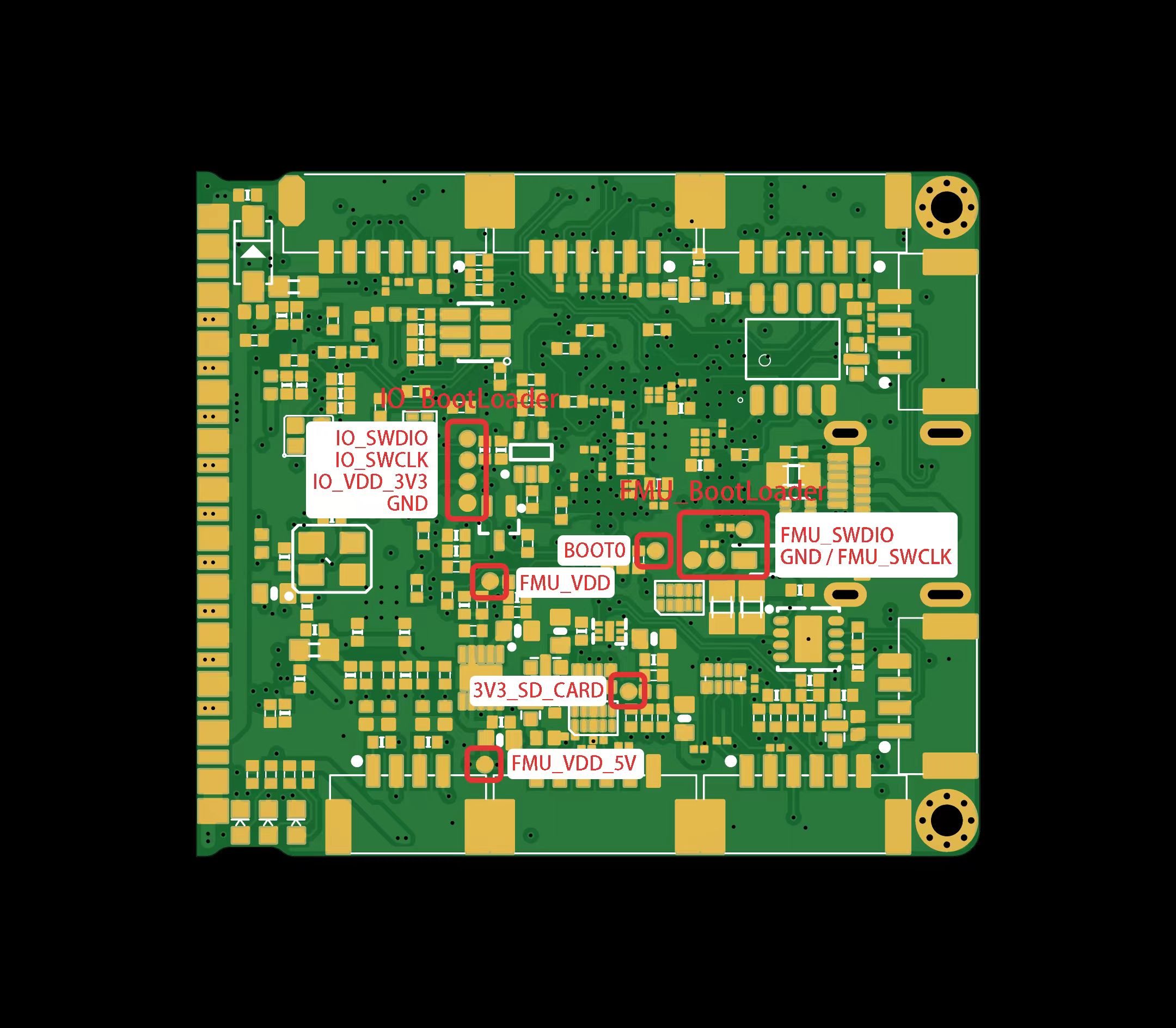

Debug接口

安全须知
- 产品不适用于未满18周岁的人群,不满18周岁的人群应当在成人的监护下使用。
- 本产品为开源飞控,使用人员需拥有专业的开源无人机知识,能正确配置与操作无人机。
- 请勿在大风环境下飞行。
- 飞控本身不具备防雨能力,请勿在雨中飞行。
- 请遵守当地法律法规,未获得当地许可,切忌请勿在人群密集区域、火车站、机场或者其他敏感区域飞行,以免危害公共安全。
- 起飞之前必须仔细检查,确保所有连接稳固,所有设备工作正常所有控制动作响应正确,以防发生意外。
- 每次飞行前后应进行例行维护,检查硬件连接是否有松动,电机桨叶是否有损坏,螺丝紧固状态等。
- 高速旋转的螺旋桨有很大的杀伤力,飞行时请注意安全,远离人群。 切勿在饮酒、疲劳或其他精神状态不佳的情况下进行任何操作与飞行。
